Le 26 avril 2021, le guide technique des appareils et équipements à gaz a été autorisé par décision du ministère de l’énergie. Voyons les modifications apportées dans cette édition du guide technique.

Le guide technique Appareils et Matériels à Gaz, précise les textes (spécifications, cahier des charges, etc.) que doivent respecter les appareils et équipements pour être utilisés dans les installations de gaz combustible des bâtiments d’habitation. Cette quatrième édition, entrée en vigueur le 29 avril dernier, annule celle de novembre 2020. Les changements les plus importants du manuel concernent la mise à jour des spécifications ATG* B 521, B 524 et B 600. Elles définissent les critères auxquels doivent répondre les tubes en acier et en cuivre, les raccords et les matériaux d’assemblage destinés aux installations de gaz à l’intérieur des structures résidentielles. Les spécifications des ATG B-600 et B-521, qui ont été introduites en 2005, ont connu des améliorations significatives par rapport aux versions précédentes.

Quels sont les changements les plus importants dans la spécification ATG B 600 édition 2021 ?

Les exigences particulières de cette norme couvrent les responsabilités des fabricants dans la fabrication et l’inspection des composants préfabriqués pour les alimentations des armoires à gaz, ainsi que les éléments d’étage des colonnes montantes de gaz. En raison des restrictions d’exploitation et de maintenance, GRDF sera chargé de l’installation des colonnes montantes en cuivre, qui doivent être des éléments d’étage préfabriqués. Par conséquent, tous les composants de la colonne montante doivent respecter les exigences définies dans la spécification B 600 de l’ATG. Seuls les fabricants autorisés par GRDF à produire et livrer sur le chantier des éléments préfabriqués de colonnes montantes sont considérés comme compétents pour le faire (Cf. note de GRDF – MCMI110). Le rôle des installateurs se limite à la pose et l’assemblage des éléments d’étage préfabriqués entre eux.

Dans le cadre de la norme ATG B 600, un élément préfabriqué est défini comme suit : Un atelier fixe de préfabrication préalablement autorisé par GRDF est le lieu de création de l’élément. Les concepteurs de ces composants doivent avoir une qualification valide en matière d’assemblage, attestée par un certificat de compétence professionnelle.

L’élément d’étage préfabriqué en version 5 piquages laisse place à sa version 4 piquages

Le changement le plus important apporté par l’évolution de l’ATG B600 est l’apparition de la gamme d’élément préfabriqué à 4 piquages au lieu des 5 piquages précédemment. Il est désormais possible de fabriquer des éléments jusqu’à 12 compteurs par étage sans dérogation de GRDF.
Le passage de 5 à 4 piquages par élément d’étage à une incidence sur les dimensions de la gaine nécessaire à l’installation des conduites montantes gaz.

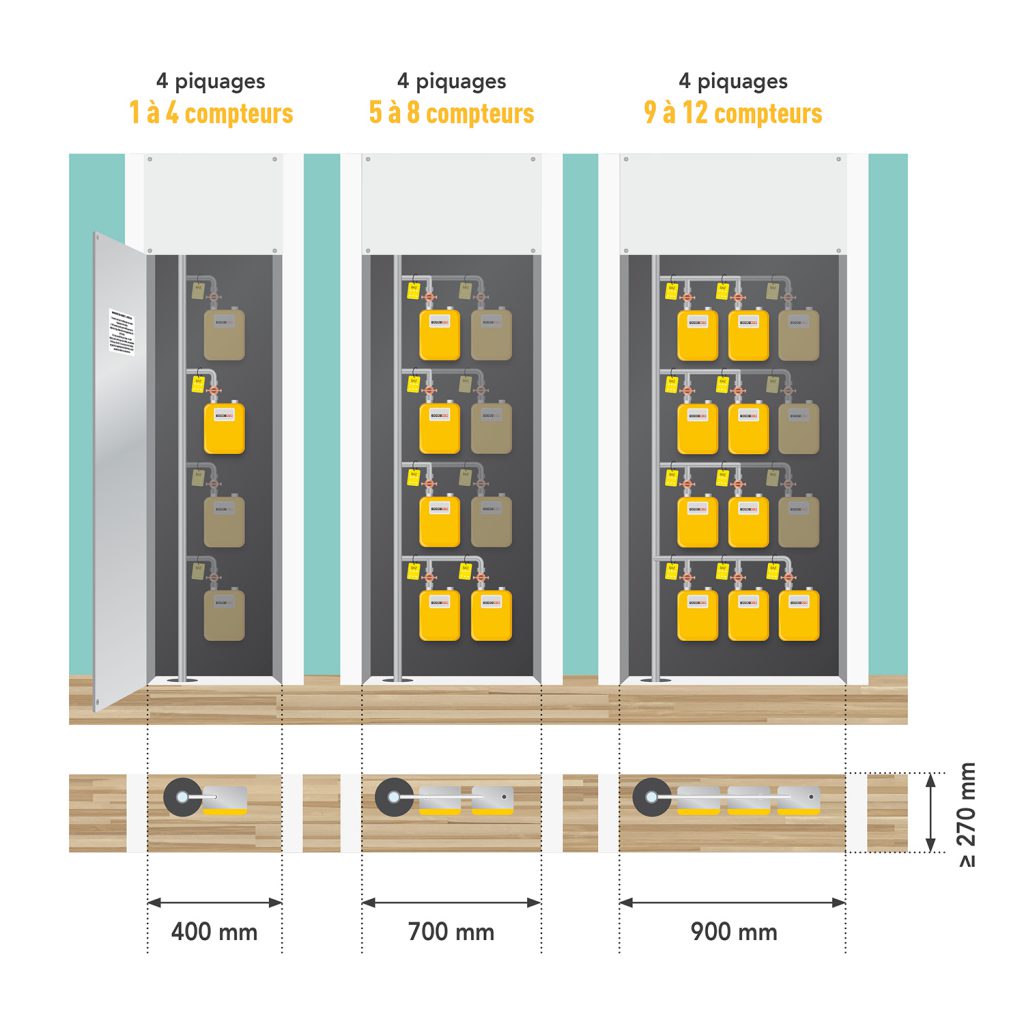

En fonction du nombre de compteurs par niveau, plusieurs largeurs de gaine sont nécessaires.

500mm de 1 à 4 compteurs
700mm de 5 à 8 compteurs
900mm de 9 à 12 compteurs

Elément d’étage préfabriqué en version 4 piquages

Suppression de la technique de soudure par brasage (suture directe)

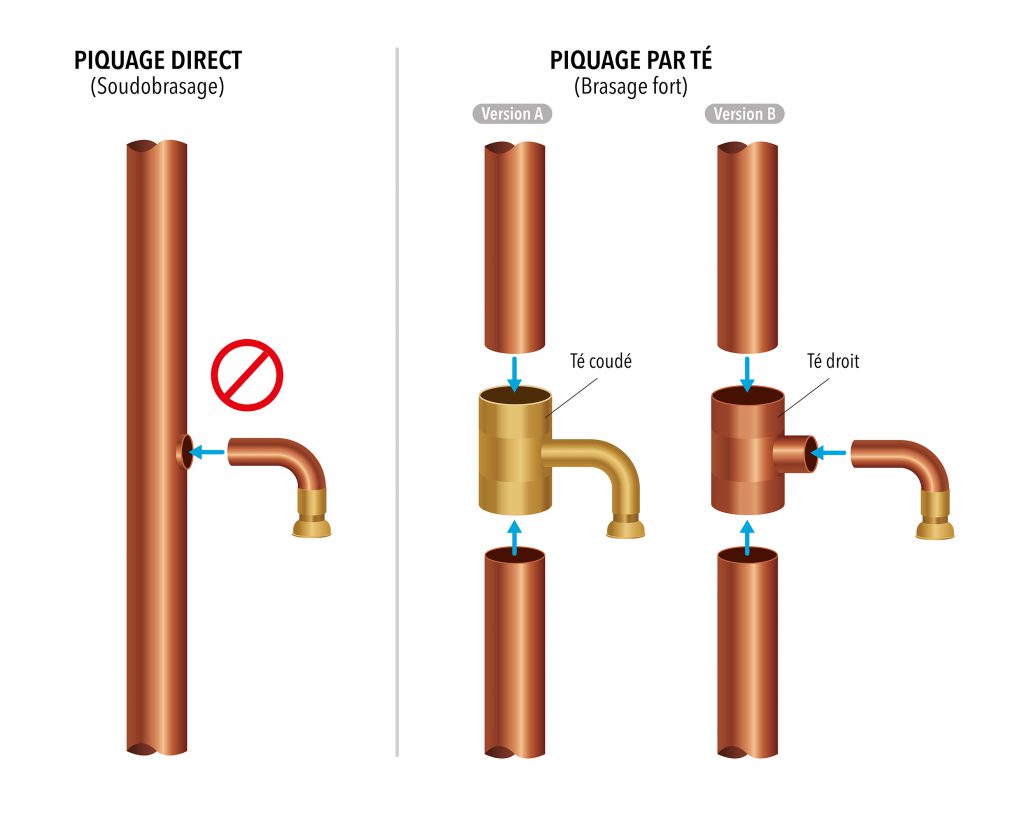

Le deuxième changement important, en particulier pour les fabricants d’éléments préfabriqués, a des répercussions sur l’ensemble de la chaîne d’approvisionnement. Il s’agit d’un problème lié à la fin de la procédure de soudage et de brasage d’un atelier fixe. Les piquages directs sont remplacés par des piquages en T, qui sont boulonnés entre eux afin d’améliorer la qualité structurelle du support des ouvrages qui peuvent désormais accueillir des feeders de trois mètres. Indépendamment des dates d’application ci-dessous, cette exigence est en vigueur depuis le 1er février 2021 pour tous les nouveaux articles entrant dans l’usine.

Retrait du procédé d’assemblage par soudobrasage (piquage direct)

2021 sera l’année de la sortie de l’ATG B 600.

Pour les nouveaux projets de construction pour lesquels un permis de construire a été demandé après le 29 avril 2021, les éléments d’étage en 4 parties sont désormais fortement recommandés. Toutefois, en cas de restrictions dimensionnelles du conduit interdisant l’installation d’éléments d’étage dans une version à 4 trous, les éléments d’étage à 5 trous sont autorisés. La version 5 pièces est utilisée pour déterminer les dimensions de la gaine, mais elle ne permet pas de réaliser des projets architecturaux précis pour lesquels la taille de la gaine a été préalablement déterminée sur la base de composants en version 5 pièces. La cohabitation entre les deux se poursuivra jusqu’au 28 octobre 2022. A partir de cette date, les permis de construire devront respecter les dimensions des conduits compatibles avec les systèmes d’étage dans la version 4 tubes.

Calendrier ATG B600

Quelles sont les nouveautés de la norme ATG B 521 version 2020 ?

La norme ATG B 521 est le texte réglementaire qui couvre, entre autres, les spécifications d’acier à utiliser dans la construction des ouvrages de gaz après le dispositif de coupure générale.

Une nouvelle référence standard

Bien qu’il soit difficile de se défaire de certaines habitudes, le fait est que les noms de tubes des anciens « tarifs » et tailles sont encore largement utilisés. Les dénominations traditionnelles, en revanche, ne sont jamais mentionnées dans les textes réglementaires. Actuellement, les normes françaises (NF) ont été progressivement abrogées et remplacées par des normes européennes (EN). À la lumière de ces nouveaux développements, il est devenu essentiel de mettre à jour le cadre juridique par rapport auquel les tubes en acier non allié sont mesurés. C’est désormais une réalité, l’édition 2020 fournissant cinq séries de critères à utiliser. Enfin, en plus des éléments de base, il est essentiel de respecter la ou les nuances d’acier (qualité) qui correspondent à une désignation donnée sur la base de leur utilisation et de leurs propriétés physiques, chimiques et mécaniques.

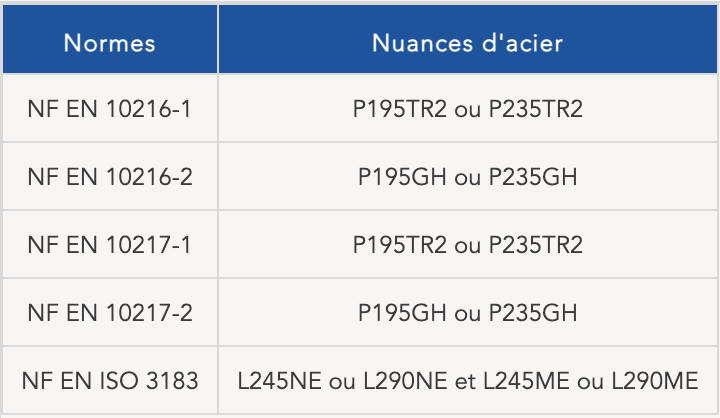

Les cinq normes de référence de tubes d’acier

Le certificat de matière est indispensable.

D’autre part, cette nouvelle norme indique clairement que tout tuyau en acier utilisé dans une installation de gaz doit être accompagné d’un certificat de réception 3.1 (certificat de matériau) (CE 2012). Ce certificat est un document de contrôle destiné aux producteurs d’acier pour se conformer à la norme NF EN 10204 et à la fourniture de produits métallurgiques, toutes deux basées sur des normes. Le document certifie la conformité à la commande, et fournit des informations sur certaines inspections. Les données des essais chimiques et mécaniques des articles livrés sont incluses dans ce rapport.

Les revêtements et l’utilisation de différents aciers ont été mis à jour.

Les conditions d’utilisation des tubes en acier, qui n’étaient auparavant accessibles qu’en fonction de la série, sont désormais proposées pour toutes les versions 2020, quel que soit le fabricant. Désormais, la construction d’une série moyenne ou forte d’une canalisation ou d’un tube ascendant doit être effectuée le plus rapidement possible, qu’elle ne soit pas protégée par un mécanisme. Jusqu’à présent, cette règle ne s’appliquait qu’aux colonnes montantes. La raison en est que, comme les colonnes montantes, elles sont soumises à l’influence de l’environnement. Le fait que l’acier ait une limite d’élasticité élevée le rend dangereux à utiliser dans la construction et les applications industrielles. L’acier offre des avantages en raison de sa malléabilité. Le tableau 5 de la spécification ATG B 521 précise les épaisseurs nominales des tubes pour chaque série. Enfin, la nouvelle version de l’ATG a levé toute incertitude quant à la nécessité de revêtir ou non les tubes en acier. Le deuxième tableau résume les systèmes de protection qui peuvent être employés en fonction des circonstances (enterré ou externe).

L’édition 2020 de l’ATG B 521.

Le  guide technique Appareils et Matériels à Gaz prévoit deux dates d’application distinctes pour la nouvelle version de l’ATG B 521. En résumé, les matériaux en acier (tuyaux, raccords, matériaux d’assemblage), produits conformément à l’édition 2005 de l’ATG et avant l’approbation de l’ATG, sont considérés comme des matériaux de construction. Pendant cette période de transition, tout stock doit être éliminé. En dehors de cette tolérance, tous les matériaux en acier utilisés dans les installations de gaz doivent être conformes à l’ATG
